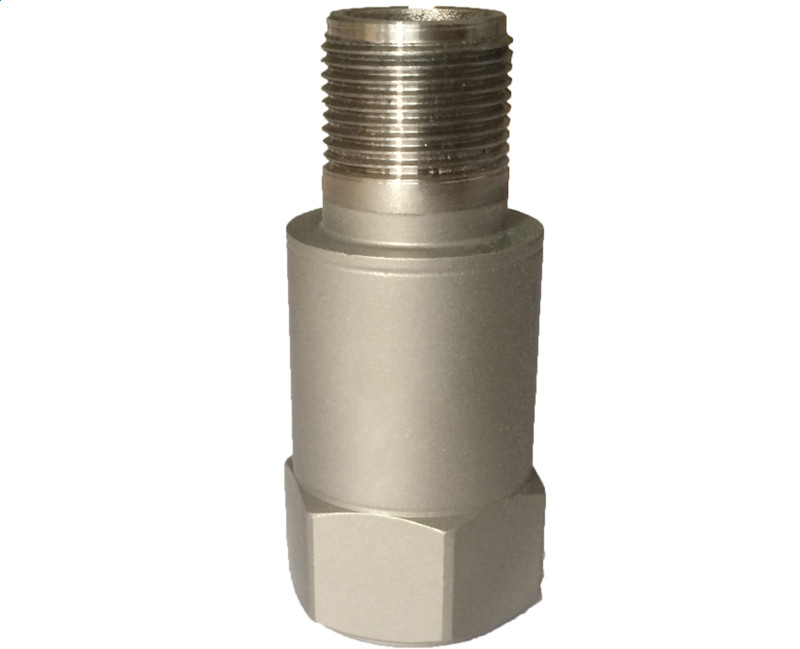

RHS-3G振動加速度傳感器

特點:

?內置IEPE低噪聲，抗干擾強

?隔離浮置結構，工業現場用

?兩芯MIL-C-5015兩芯插座輸出

技術參數：

靈敏度 （±10%） 100mV/g

量程范圍 ±50g

頻率范圍（±5%） 1～7,000Hz

頻率范圍（±10%） 0.6～10，000Hz

頻率范圍（±3dB） 0.4～13，000Hz

諧振頻率 24KHz

分辨率（1～10,000Hz) 400ug

振幅非線性 ≤1%

橫向靈敏度 ＜5%

沖擊好限（不供電） 5000g pk

工作溫度 -40～120℃

溫度響應 見附圖溫度曲線

防護等好 IP67

激勵電壓 18VDC～28VDC（恒流源)

激勵電流 2～10mA

輸出阻抗 ＜100Ω

偏置電壓 12±2VDC

噪聲 ＜50μV

安裝對地絕緣 ≥109Ω

外形尺寸 φ22×52mm

重量 ≈ 75gm

安裝螺紋 1/4-28 UNF

安裝扭矩 2.7～6.8N·m

敏感材料 PZT-5

結構設計 剪切

殼體材料 304不銹鋼

密封形式 焊接密封

輸出方式 頂端，2芯, MIL-C-5015

基座應變靈敏度 0.2mg/με

附件

傳感器合格證 標定參數

1/4-28轉M5-10mm螺栓 1只

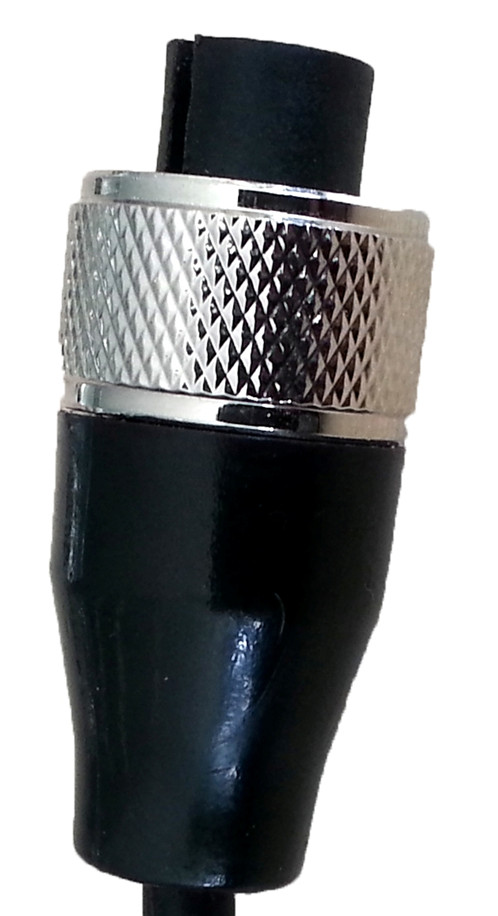

整體密封電纜組件
